Роботизированный комплекс для сварки Smena 12T2 с машинным зрением рельсового типа

Описание

Оснащен интеллектуальной системой сварки и устройством для определения расстояния до шва. Он может напрямую импортировать файлы 3D-моделей и автоматически подбирать параметры сварочного процесса, определять точное положение сварного шва и генерировать наиболее оптимальный процесс сварки.

Машинное зрение.

Благодаря техническому зрению робот не требует обучения. Ему не нужно заранее «показывать» траекторию шва — система сама определяет расстояние до шва и его точное положение.

Прямой импорт 3D-моделей.

Робот напрямую читает файлы из систем автоматизированного проектирования. Не требуется конвертировать чертежи или вручную пересчитывать координаты.

Автоматический подбор режимов.

Самостоятельно подбирает параметры сварки (ток, скорость, напряжение) под конкретный шов.

Генерация оптимального маршрута.

Робот сам рассчитывает лучшую траекторию и последовательность сварки, сокращая время цикла.

Легкость освоения управления.

Интеллектуальные алгоритмы самонастройки не требуют высокой квалификации — робот понятен даже новичку.

Работа с длинномерными изделиями.

Позволяет сваривать длинные конструкции без перестановки оборудования. В комплекте — рельса 6 метров.

Гибкая компоновка.

Рабочая станция (источник питания, пульт) может стоять слева или справа от рельса. Удобно в стеснённых условиях.

Универсальность применения.

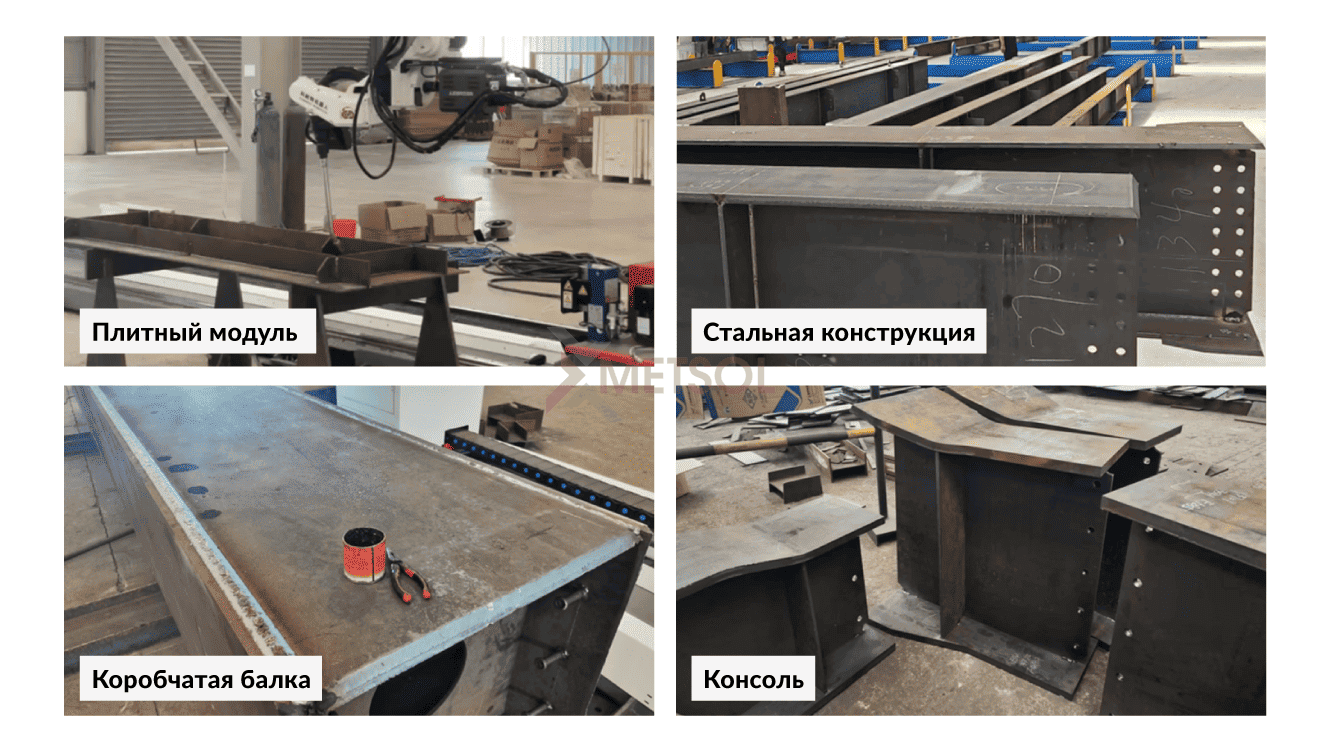

Подходит и для сложных узлов — заменяет ручную сварку двутавров, опорных плит, консолей, косынок, судовых, мостовых пластинчатых элементов.

Сварочный робот рельсового типа оснащен интеллектуальной системой сварки без обучения Friendess и устройством для определения расстояния до шва. Он может напрямую импортировать файлы 3D-моделей из Tekla, SolidWorks или UG, автоматически подбирать параметры сварочного процесса, определять точное положение сварного шва и генерировать наиболее оптимальный процесс сварки.

Ходовая ось рельсового типа повышает гибкость при работе с длинными конструкциями. Робот может перемещаться по рельсу, чтобы сваривать более длинные швы за один раз, при этом рабочая станция может располагаться как с левой, так и с правой стороны рельса. Оборудование в основном используется для сварки двутавровых балок, опорных плит колонн, опорных плит прогонов, консолей и других конструкций.

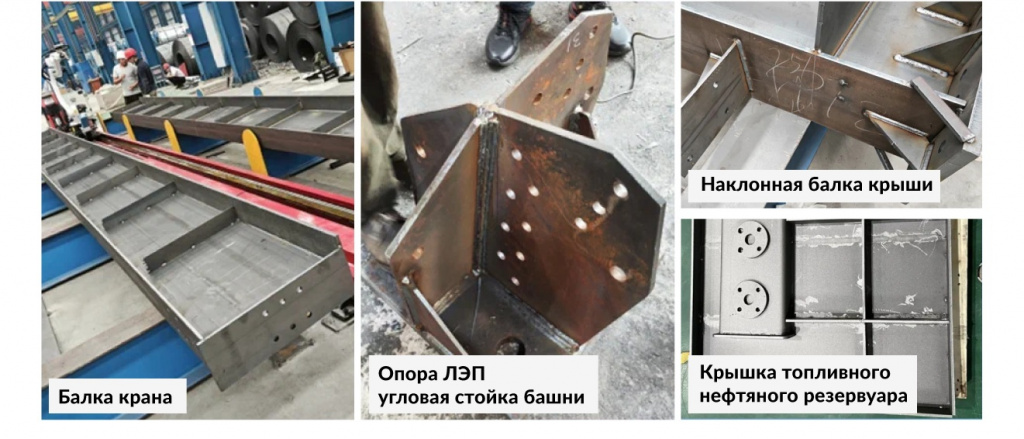

Сварочный робот для рельсовых путей H-Beam подходит для сварки косынок, консольных деталей и небольших конструктивных элементов. В настоящее время его можно применять для сварки главных и второстепенных балок стальных конструкций, небольших и средних пластинчатых элементов судовых и мостовых конструкций, колонн из двутавровых балок, балок платформ и других изделий.

Доступная комплектация

Промышленный сварочный робот Smena 2.0

Промышленный робот с рабочей зоной 2010 мм обеспечивает отличную досягаемость в своем классе и имеет большую грузоподъемностью - 12 кг. Благодаря своей конструкции робот может достигать дальних точек при сварке крупногабаритных изделий. Smena 2.0 был специально разработан для сварки металлоконструкций. С расширенным диаметром в запястье, этот робот обеспечивает удобное расположение шланг пакета, тем самым отсутствуют помехи, что увеличивает срок его службы. Благодаря конструкции, Smena 2.0 занимает малую площадь установки, что позволяет удобно разместить его на треке для перемещения и работать в узком пространстве. С высокой скоростью обеспечивается повторяемость и производительность.

Трек для перемещения робота

Механизм перемещения робота состоит из неподвижной базы, опоры робота, подвижного основания и других элементов.

Технический параметр	Значение
Максимальная грузоподъёмность	1000 кг
Длина рельса	12 000 мм
Максимальная эффективная длина	10 000 мм
Эффективная ширина сварки	≤ 1200 мм
Мощность двигателя перемещения робота	2,0 кВт
Максимальная скорость перемещения робота	10 м/мин
Тип перемещения робота	Наружный осевой серводвигатель, привод рейка-шестерня (движение по линейной направляющей)

Интеллектуальная система сварки FSWELD2800 и FSWELD3800

Базовая комплектация FSWELD2800 состоит из двух основных модулей: системы управления и лазерного трекера шва.

• Система управления включает управляющий блок, программное обеспечение CypWeld, коммутационную плату и беспроводной пульт дистанционного управления.
• Лазерный трекер шва состоит из визуальной камеры и контроллера, обеспечивающих отслеживание положения заготовки и коррекцию траектории сварки.

Расширенная комплектация FSWELD3800 включает все функции модели FSWELD2800 и дополнительно оснащается лазерным лидаром, предназначенным для построения 3D-модели заготовки на основе отсканированного облака точек. Это обеспечивает более точное позиционирование и адаптацию процесса сварки к геометрии изделия.

Максимальная комплектация FSWELD3800E включает весь функционал FSWELD3800 и дополнительно оборудована усовершенствованной системой лазерного трекера с расширенным комплексом камер. Это позволяет надёжно работать с отражающими поверхностями и материалами, такими как алюминий и нержавеющая сталь, а также обеспечивает ряд дополнительных улучшенных функций для повышения точности и стабильности сварочного процесса.

Программное обеспечение для сварки Cypweld компании Bochu

Интеллектуальное программное обеспечение управления сваркой CypWeld (далее — CypWeld) представляет собой комплексную систему интеллектуального управления сваркой, разработанную для интеллектуальной сварочной системы FSWELD3800.

Помимо базовых функций манипулятора, таких как калибровка TCP/нулевая калибровка, начальная позиция заготовки, извлечение шва, редактирование шва, пакетная генерация швов, планирование траектории, моделирование, определение положения шва, отслеживание дуги, непрерывная сварка углового шва, многослойная и многопроходная сварка, параметрическое моделирование ножек и управление обработкой на нескольких столах, добавлены новые специальные функции:

• Реконструкция детали из облака точек
• Начальное позиционирование при сканировании больших линейных участков

Сварочный источник питания MGT GALAXY М

Источник питания MGT GALAXY М представляет собой цифровой сварочный полуавтомат нового поколения, оснащённый передовыми технологиями, обеспечивающими высокую производительность и точность сварки. Основа устройства — цифровая силовая схема с инвертором на основе биполярных транзисторов с изолированным затвором, позволяющая регулировать частоту модуляции инвертора вплоть до 110 кГц. Это значительно улучшает стабильность процесса сварки и уменьшает количество дефектов шва.

Аппарат отличается универсальностью и адаптивностью благодаря широкому диапазону настроек, включая возможность выбора между различными методами сварки (импульсная сварка, режим короткого замыкания и струйный перенос), что делает его пригодным для широкого спектра применений.

Роботизированная сварочная горелка с жидкостным охлаждением и датчиком столкновения

Модель	TRM602WHD
Сферы применения	Сварка углеродистой и нержавеющей стали, сварка алюминия
Максимальный ток	550А при сварке в СО2 500А при сварке в смеси М21 по ГОСТ Р ИСО 14175-2010
ПВ	100%
Угол гусака	45°
Длина гусака	415 мм

Станция очистки горелки

Станция очистки горелки — оборудование для очистки сварочной горелки робота, предназначенное для автоматической очистки от сварочного шлака, автоматического обрезания проволоки,  и распыления антипригарной жидкости защищающей сопло сварочной горелки, тем самым продлевая срок службы горелки, снижает затраты на расходные материалы, поддерживает качество сварки и повышает производительность процесса. Применима ко всем типам сварочных роботов, проста в эксплуатации и удобна в использовании.

Преимущества станции очистки горелки:

• Быстрая очистка и высокая эксплуатационная готовность системы минимизируя простой оборудования из-за чистки или технического обслуживания.
• Автоматическое выполнение процесса очистки без ручного вмешательства.
• Предотвращение проблем с качеством сварки, вызванных загрязнениями.
• Оснащена калибровочным штифтом TCP робота.

Линейный лазерный лидар BCW181P

Параметр	Значение
Скорость обнаружения	3 м/с
Точность обнаружения	± 5 мм
Ближнее поле зрения	1000 мм
Дальнее поле зрения	2600 мм
Измерительный диапазон (MR)	400 кадров/с
Скорость сканирования	200 мм/с
Уровень лазерной безопасности	Класс 3B
Масса	1,6 кг
Рабочая температура	0–45 °C
Рабочая влажность	20–85 % RH, без конденсации

Лазерный трекер шва Bochu BCW600P

Трекер с большим и малым полем зрения 2 в 1 для грубого и точного позиционирования

• Трекер с большим полем зрения используется для быстрого общего сканирования заготовки и грубого позиционирования.
• Трекер с малым полем зрения применяется для точного сканирования сварного шва и определения его реальных размеров и положения.

Инструкции и файлы

Презентация Smena 12T2 рельсового типа.pdf
