Интеллектуальная сварочная станция с консольным роботом оснащена системой Bochu (Boxu) и стереокамерой широкополосного сканирования. Добавлены функции...
Описание
Интеллектуальная сварочная станция с консольным роботом оснащена системой Bochu (Boxu) и стереокамерой широкополосного сканирования. Добавлены функции реконструкции облака точек и первичного позиционирования. Система предлагает два решения: обработку на основе моделей (импорт 3D-файлов) и безчертежную обработку (сканирование заготовки для реверс-моделирования). Параметры сварки подбираются автоматически, обеспечивая точное определение швов и оптимизацию цикла. Это повышает точность и скорость, а также гибкость производства. Консоль данной модели вращается на 180°, позволяя вести сварку на двух рабочих постах, что значительно увеличивает эффективность. Робот оснащен станцией очистки горелки. Длина трека подбирается под задачи заказчика. Установлена система автосмазки.
Оборудование предназначено для сборки деталей из горизонтальных и вертикальных листов, под- держивает сварку прямолинейных, дуговых и криволинейных траекторий в нижнем и вертикаль ном положениях. Широко применяется в производстве стальных конструкций, мостостроении и судостроении.
Роботизированные комплексы Smena — решения, которое выводят автоматизацию сварки на принципиально новый уровень. Данные комплексы оснащены интеллектуальной системой сварки и устройством для определения расстояния до шва. Они способны напрямую импортировать файлы 3D-моделей, автоматически подбирать параметры сварочного процесса, точно определять положение шва и генерировать оптимальную траекторию сварки. Начнем с подробного обзора его ключевых преимуществ.
Преимущества роботов Smena:
Экономия времени и денег. Импорт 3D-моделей напрямую из CAD/CAM-систем (SolidWorks, AutoCAD, Fusion 360 и др.) сокращают время подготовки производства в 3–5 раз.
Точность без компромиссов. Адаптивная система позиционирования корректирует траекторию в реальном времени, компенсируя погрешности деталей и сборки.
Оптимизация параметров под задачу. Автоматический подбор сварочных режимов (ток, скорость сварки, пара метры колебаний и т.д.), в зависимости от толщины и пространственного положения шва значительно сокращает время настройки и сводит брак к минимуму.
Гибкость для серийного и мелкосерийного производства. Одна установка заменяет 2–3 сварщика средней квалификации, а гибкость системы позволяет быстро переходить между разными деталями без перенастройки оборудования.
Безопасность и контроль. Автоматическое определение конфигурации заготовки исключает столкновения комплекса с деталью.

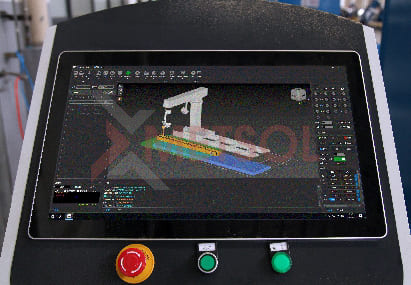

Минимальные затраты на обучение. Интуитивный интерфейс с визуализацией траектории сварки и автогенерацией отчетов по каждому циклу позволяет быстро обучать персонал без привлечения специалистов высокого уровня.

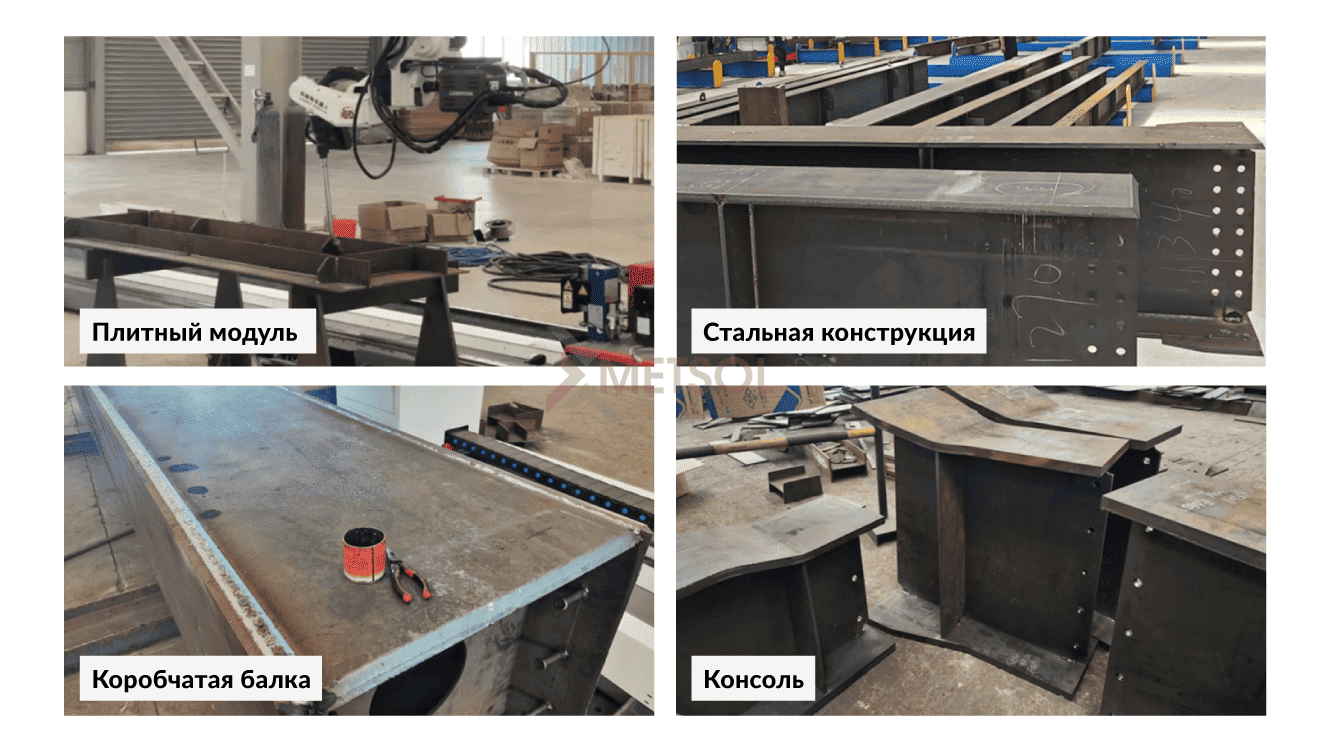

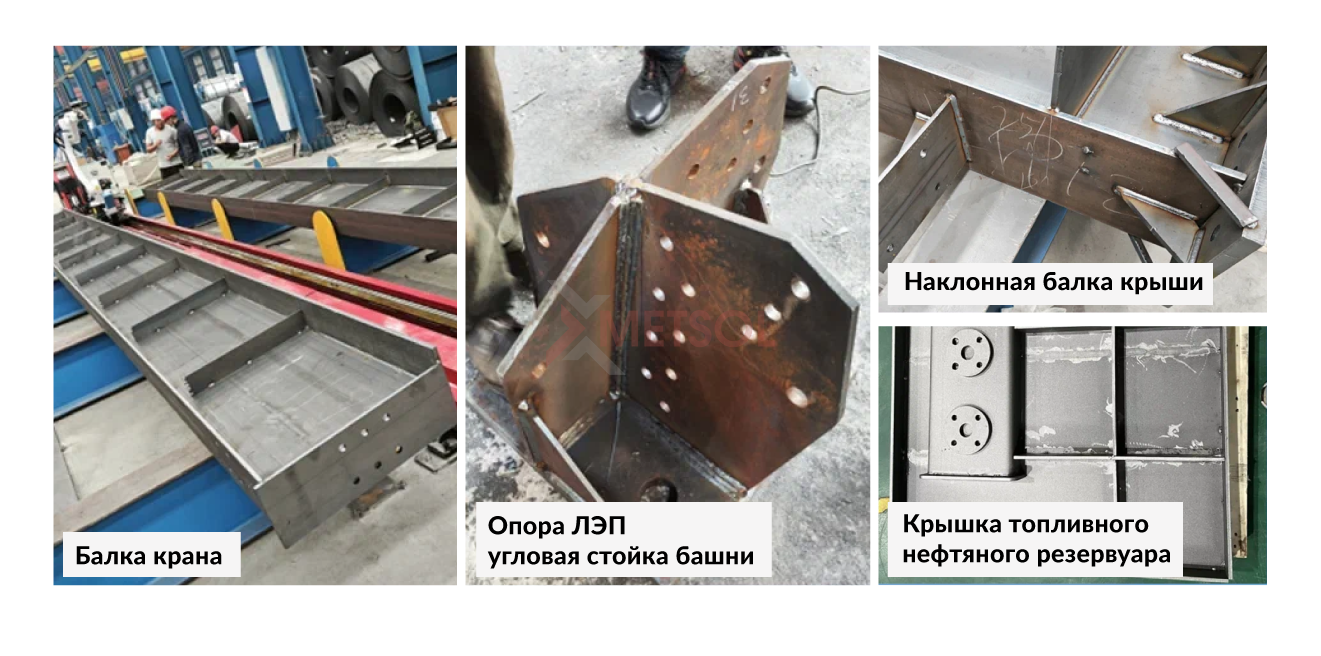

Примеры свариваемых изделий
Характеристики
| Параметр | Значение |
| Сварочный робот Smena 2.0 | |
| Модель | Smena 2.0 |
| Гарантия | 12 месяцев |
| Количество осей | 6-осевой |
| Радиус движения | 2010 мм |
| Грузоподъёмность | 12 кг |
| Класс защиты | J1, J2 (IP56), J3, J4, J5, J6 (IP67) |
| Тип установки | Напольный / рамный / потолочный |
| Мощность | 4,5 kVA |
| Входные/выходные сигналы | Стандарт 16 in / 16 out, 24V DC |
| Масса робота | 313 кг |
| Повторяемость | ±0,05 мм |
| Применение | Сварка (MAG/MIG/TIG/Лазер/AI/SS/CS), специальная версия |
| Крутящий момент оси 4 | 88,5 N·м |
| Крутящий момент оси 5 | 45,52 N·м |
| Крутящий момент оси 6 | 32,64 N·м |
| Встроенный воздушный канал | Φ10 |
| Условия эксплуатации | Температура 0–45 ℃, влажность 20–80 % RH, без конденсации, вибрация <4,9 м/с² (0,5 G), высота <1000 м |
| Условия установки | Без горючих веществ, коррозийных газов и жидкостей, без попадания воды, минимальное содержание масла и пыли, удалённость от электромагнитных источников и магнитных полей |
| Параметры движения | |
| Диапазон движения, Ось 1 | ±160° |
| Диапазон движения, Ось 2 | +80° до -145° |
| Диапазон движения, Ось 3 | +145° до -75° |
| Диапазон движения, Ось 4 | ±190° |
| Диапазон движения, Ось 5 | +50° до -210° |
| Диапазон движения, Ось 6 | ±220° |
| Скорость движения, Ось 1 | 203°/с |
| Скорость движения, Ось 2 | 203°/с |
| Скорость движения, Ось 3 | 214°/с |
| Скорость движения, Ось 4 | 392°/с |
| Скорость движения, Ось 5 | 276°/с |
| Скорость движения, Ось 6 | 1356°/с |
| Сварочный источник питания MGT GALAXY M | |
| Тип управления | Полностью цифровой |
| Входное напряжение | 3-фазное 380 VAC ±25% (285–475 В) |
| Входная частота | 30–80 Гц |
| Входная мощность | 24 kVA |
| Номинальное напряжение холостого хода | 68 В |
| Номинальный диапазон выходного тока | 50–500 А |
| Номинальный диапазон выходного напряжения | 12–50 В |
| Номинальный цикл работы | 100% @ 500 А @ 40 ℃ |
| Тип сварки | CO₂ / MAG / MMA, цельнометаллическая проволока, порошковая проволока, электроды |
| Диаметр сварочной проволоки | φ1.0 / 1.2 / 1.6 мм |
| Сохранение параметров сварщика | По умолчанию — 50 групп |
| Связь с роботом | Есть |
| Предустановленный коммуникационный порт | Есть |
| Тип охлаждения | Интеллектуальное воздушное охлаждение |
| Степень защиты | IP23S |
| Роботизированная сварочная горелка с жидкостным охлаждением и датчиком столкновения | |
| Модель | TRM602WHD |
| Сферы применения | Сварка углеродистой и нержавеющей стали, сварка алюминия |
| Максимальный ток |
550А при сварке в СО2 500А при сварке в смеси М21 по ГОСТ Р ИСО 14175-2010
|
| ПВ | 100% |
| Угол гусака | 45° |
| Длина гусака | 415 мм |
| Станция очистки горелки | |
| Модель | SC230A SE |
| Диаметр проволоки | Цельнометаллическая проволока до 1,6 мм |
| Емкость для жидкости от нагара объем | 250 мл |
| Пневматический привод | Да |
| Частота вращения | 580 об/мин |
| Крутящий момент | 8 Нм |
| Трек для перемещения робота | |
| Максимальная грузоподъёмность | 1 000 кг |
| Длина рельса | 12 000 мм |
| Максимальная эффективная длина | 10 000 мм |
| Эффективная ширина сварки | ≤ 1200 мм |
| Мощность двигателя перемещения робота | 2,0 кВт |
| Максимальная скорость перемещения робота | 10 м/мин |
| Тип перемещения робота | Наружный осевой серводвигатель, привод рейка-шестерня (движение по линейной направляющей) |
| Линейный лазерный лидар BCW181P | |
| Скорость обнаружения | 3 м/с |
| Точность обнаружения | ± 5 мм |
| Ближнее поле зрения | 1000 мм |
| Дальнее поле зрения | 2600 мм |
| Измерительный диапазон (MR) | 1000 мм |
| Частота кадров сканирования | 400 кадров/с |
| Скорость сканирования | 200 мм/с |
| Уровень лазерной безопасности | Класс 3B |
| Масса | 1,6 кг |
| Рабочая температура | 0 – 45 °C |
| Рабочая влажность | 20–85 % RH, без конденсации |
