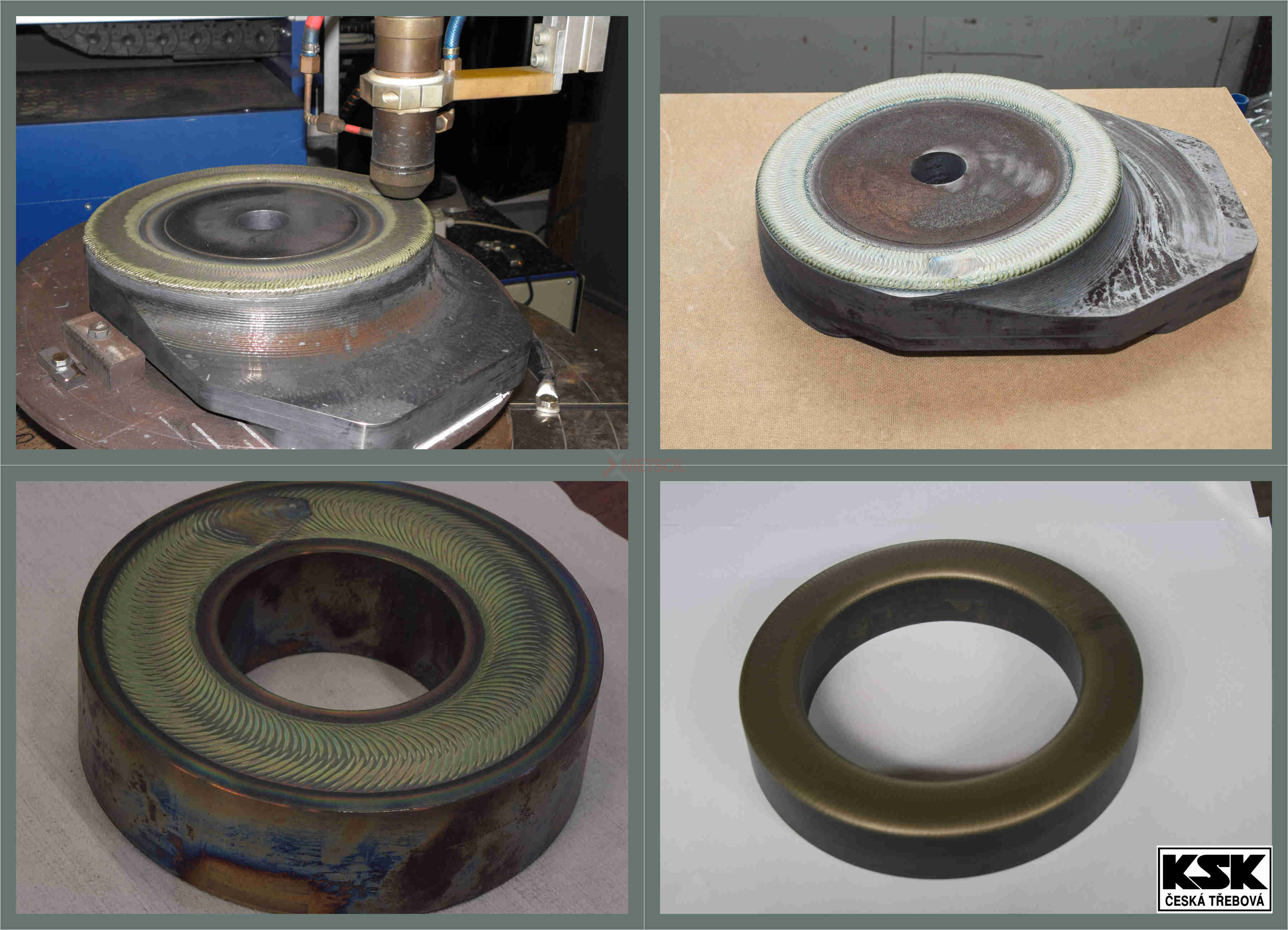

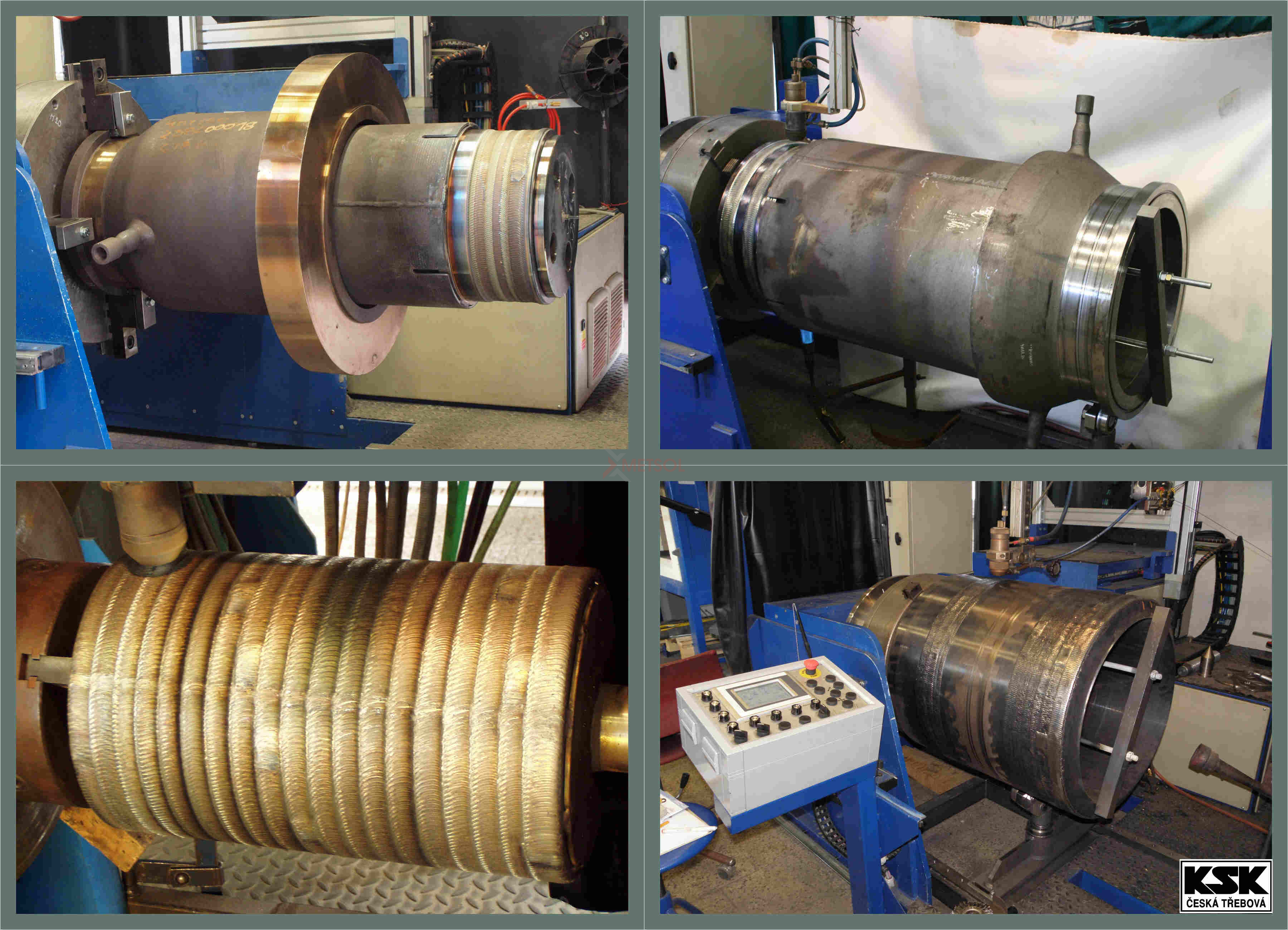

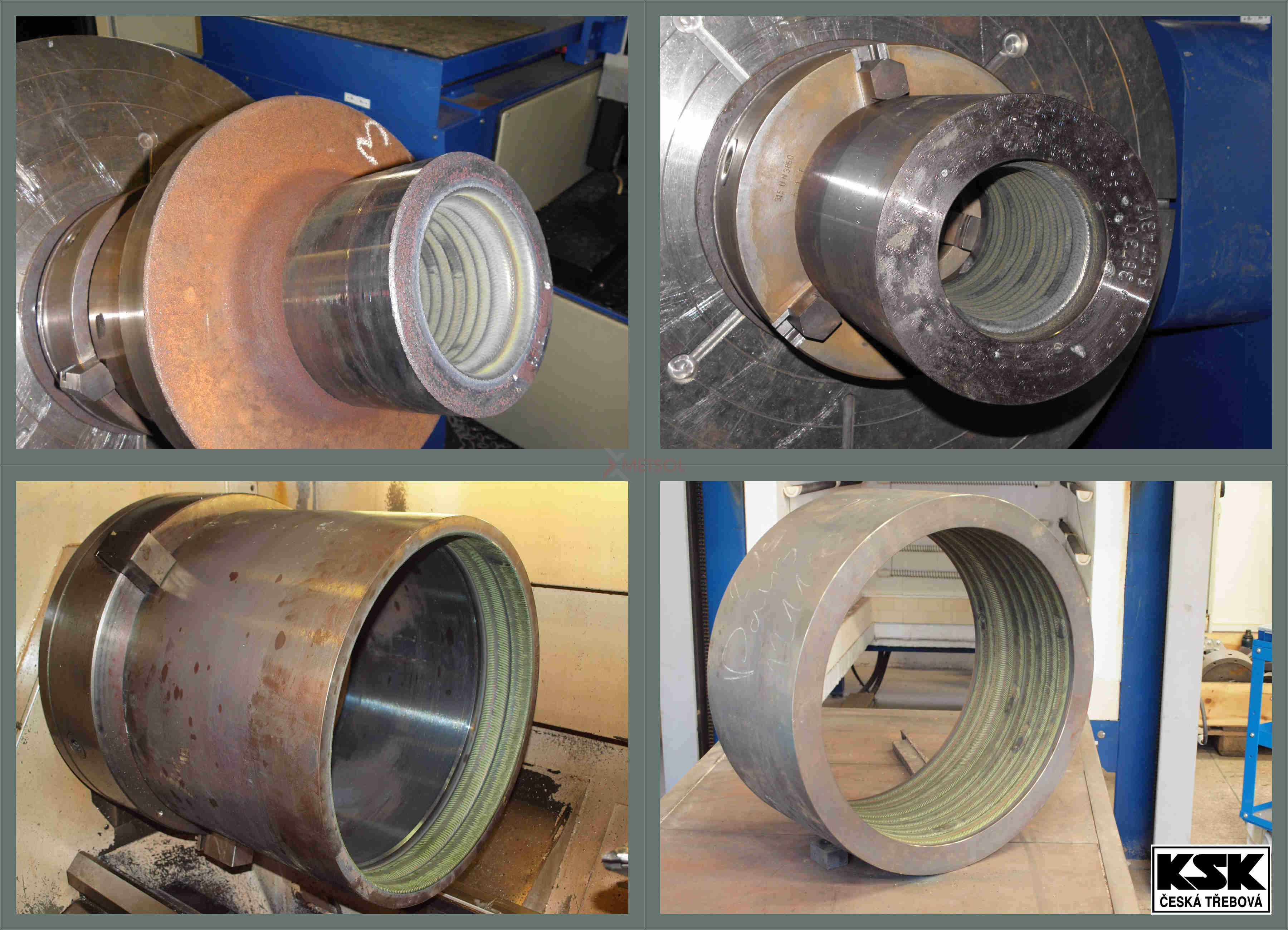

Установка плазменно-порошковой наплавки PPC 250 PTM (KSK, Чехия) предназначена для автоматизированной наплавки кольцевых рабочих и уплотнительных поверхностей (кольца, клапана, седла запорной арматуры и стеклоформы), а также для наплавки внутренних диаметров.

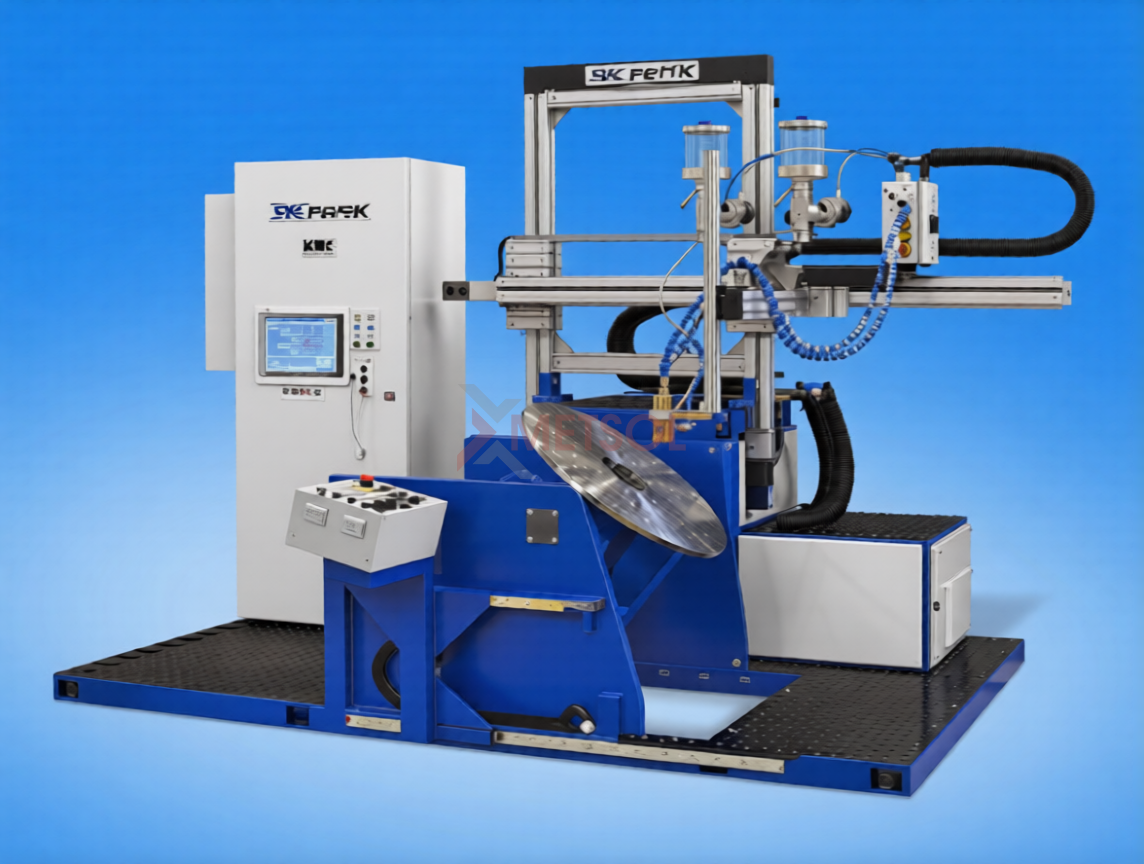

Установка PPC 250 PTM смонтирована на несущей станине и выполнена в виде интегрированной ячейки, которая легко перемещается целиком и устанавливается в необходимом месте.
- система позиционирования горелки
- позиционер
- шкаф управления и энергоситемы
- источник плазмы
- охлаждающий блок плазменной горелки
- система подачи порошка
- плазменная горелка
С левой (или правой, по выбору) стороны расположен шкаф управления с энергосистемами, на передней стенке которого размещен 15-дюймовый XVGA тачскрин дисплей программирования и индикации текущих параметров, а также органы управления. В этом же шкафу установлен источник питания, смонтированы все органы управления газами, электрическими сварочными параметрами, управление электроприводами (вращение сварочного стола, колебания осциллятора, подъём и опускание плазмотрона). Система управления позволяет программировать параметры сварки, создавать новые, а также вызывать изменять и сохранять имеющиеся сварочные программы. Содержит в себе все функции, необходимые оператору для настройки, тестирования, программирования и текущего контроля всех параметров наплавочных работ.
Второй 5,7-дюймовый сенсорный экран QVGA расположен на панели пульта оператора ближе к позиционеру и позволяет вносить оперативные изменения в процессе работы с установкой. Предназначен для оперативной подстройки сварочных параметров. Особенно
удобен для настройки сварочных программ. Значительно снижает процент
брака в тестовых образцах.
Находясь в
непосредственной близости от наблюдательного окна этот пульт позволяет
корректировать следующие параметры в процессе наплавки:
- Рабочий ток
- Подачу порошка
- Поток плазменного газа
- Вертикальное положение плазмотрона
- Горизонтальное положение плазмотрона (смещение центрального положения осциллятора)

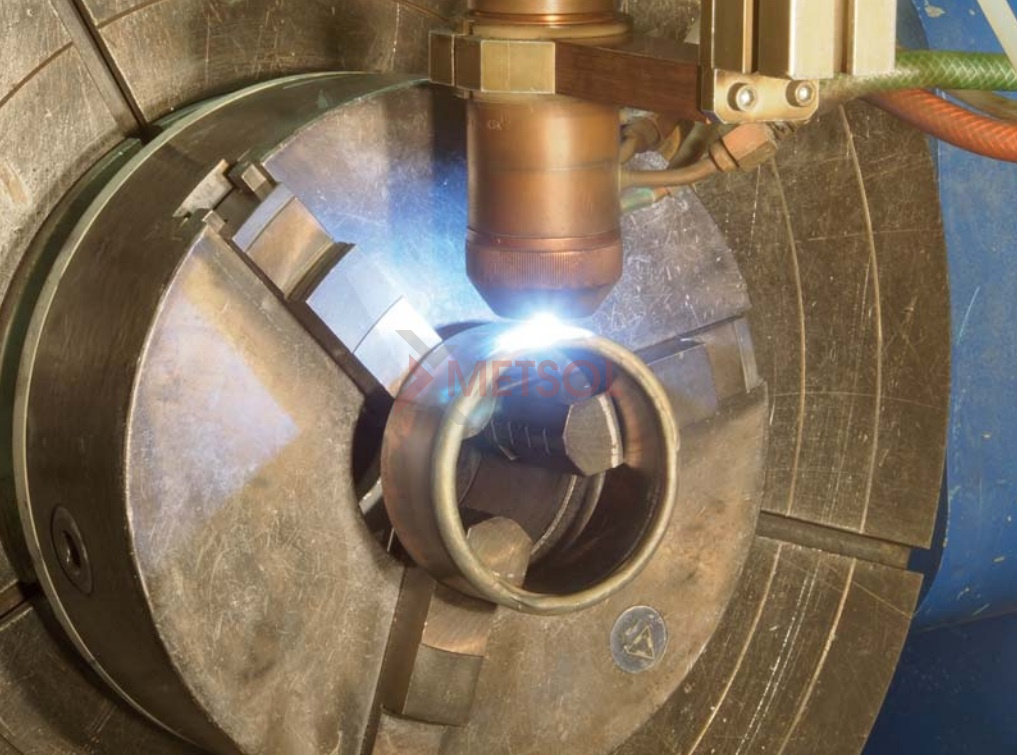

Позиционер оснащен двумя цифровыми сервомоторами которые обеспечивают нагрузочную способность до 1000 кг. Планшайба позиционера диметром -600(800) мм оборудована концевым выключателем нулевого положения. На планшайбе может быть закреплён трёхкулачковый патрон или специальный кондуктор для детали.
Осциллятор обеспечивает максимальную амплитуду колебаний - 200 мм. Работа осциллятора программируется с центральной панели. Программируются отдельно амплитуды вправо и влево от центрального положения, а также времена задержек в крайних и центральном положениях.
Система подачи порошка обеспечивает подачу порошка в диапазоне 0,3 – 5,0 кг/час. Бункер
порошка ёмкостью 10кг. Возможна установка дополнительного питателя для облегчения работы с различными материалами.
В зависимости от способа наплавки и формы изделия предлагается 7 типов плазмотронов. Конструкция плазмотрона обеспечивает эффективное охлаждение даже на максимальных режимах работы.
- Бренд
- KSK (Чехия)
