Представляем уникальное на рынке решение — 6-осевую автоматическую установку МС-УСК-ПРО собственного производства компании МЕТСОЛ. Она предназначена для сварки...
Описание
Представляем уникальное на рынке решение — 6-осевую автоматическую установку МС-УСК-ПРО собственного производства компании МЕТСОЛ. Она предназначена для сварки и наплавки кольцевых швов на телах вращения, включая изделия сложной геометрической формы и с множеством кольцевых швов.
Установка поддерживает методы сварки TIG, MIG/MAG, PAW, LBW, а также наплавку. В отличие от более простых установок, данная модель обеспечивает полностью автоматическую настройку: движение осей и выставление точек сварки выполняются автоматически. Вместе с тем установка имеет ряд значительных преимуществ перед сварочными роботами.
Кинематика: 6-осевое решение
Кинематика МС-УСК-ПРО построена на шести осях, которые обеспечивают автоматическое перемещение сварочной колонны, горелки и заготовки. Такая схема позволяет отрабатывать сложные траектории сварки и наплавки тел вращения.
Установка перемещается по следующим осям:
Линейные оси сварочной колонны: X, Y, Z
- Ось X — продольное перемещение колонны вдоль всей длины установки.
- Ось Y — вертикальное перемещение стойки.
- Ось Z — горизонтальное перемещение стойки.

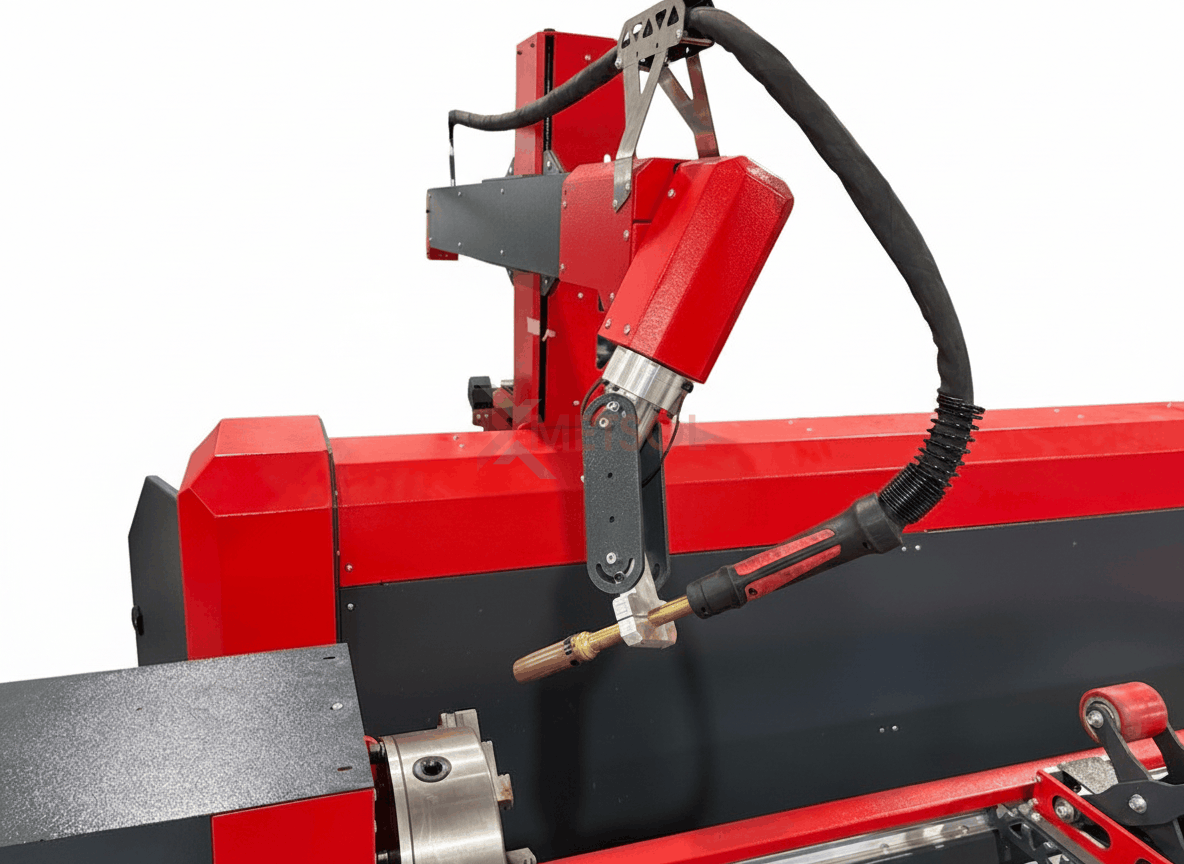

Наклонно-поворотные оси блока сварочной горелки
- Ось наклона горелки.
- Ось вращения горелки.
Ось вращения заготовки на позиционере с углом наклона.
Дополнительный модуль — позиционер.
Преимущества и отличия от сварочного робота
Предсказуемая автономная система построения траектории

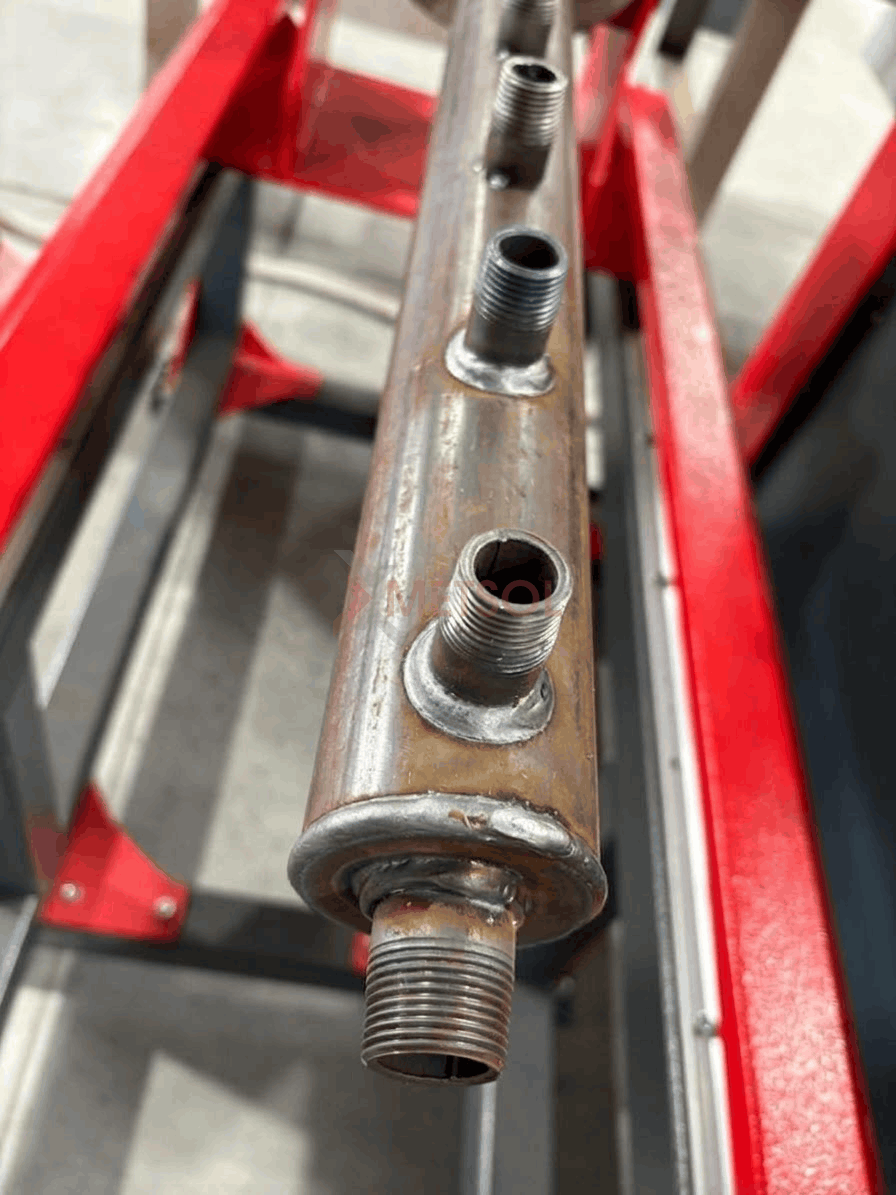

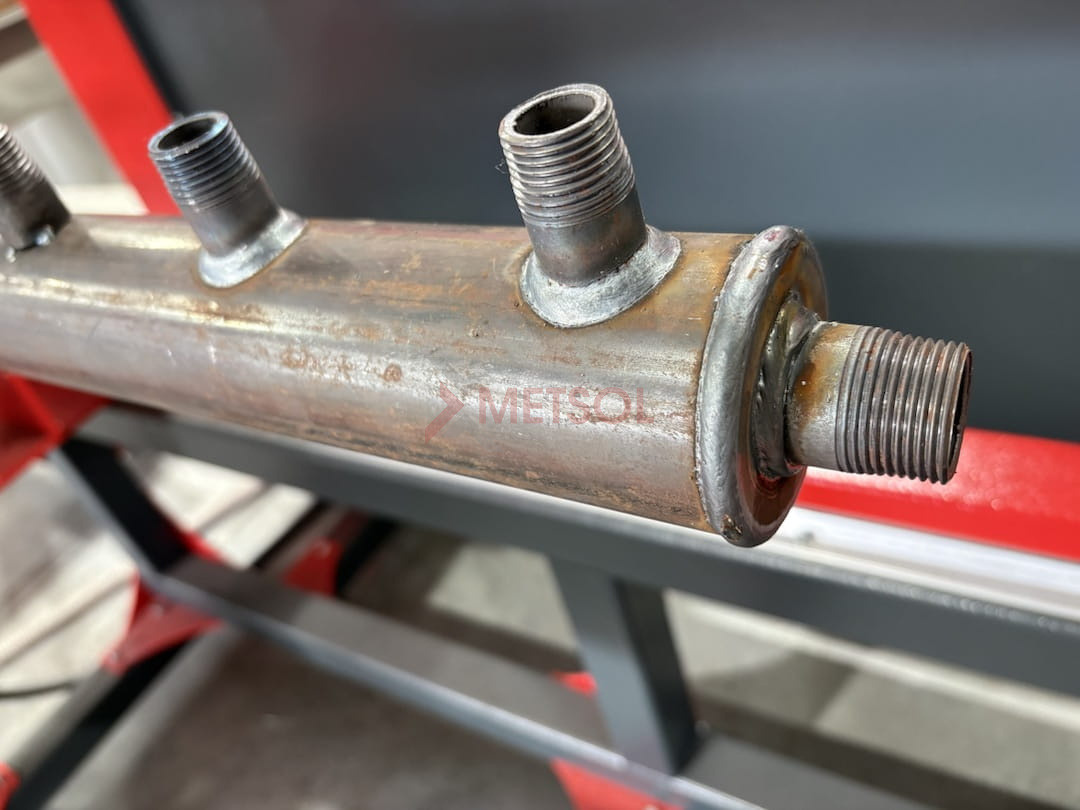

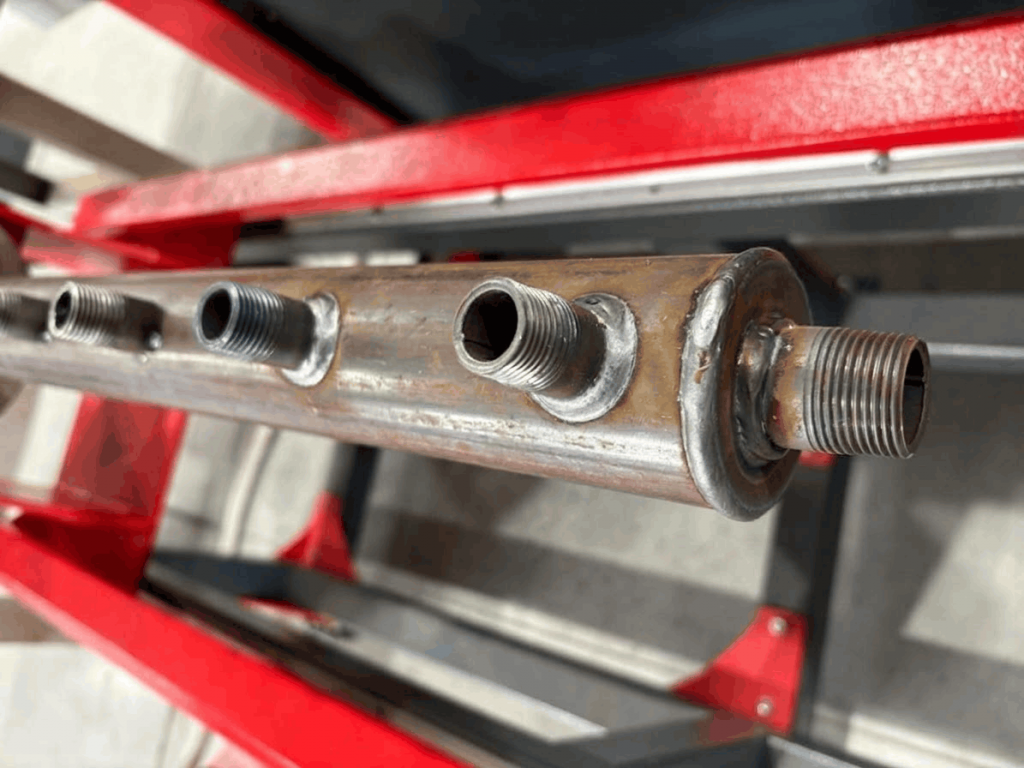

Перемещение установки ограничено тремя линейными осями, поэтому здесь нет одновременного вращения шестью суставами, как у робота. Такое линейное перемещение позволяет строить предсказуемые стратегии движения и не перегружать программную часть. Это особенно важно например для: приварки отводов, разноуровневой сварки кольцевых швов, приварки фланцев, сварка продольных швов.
Понятный интерфейс для сварщика

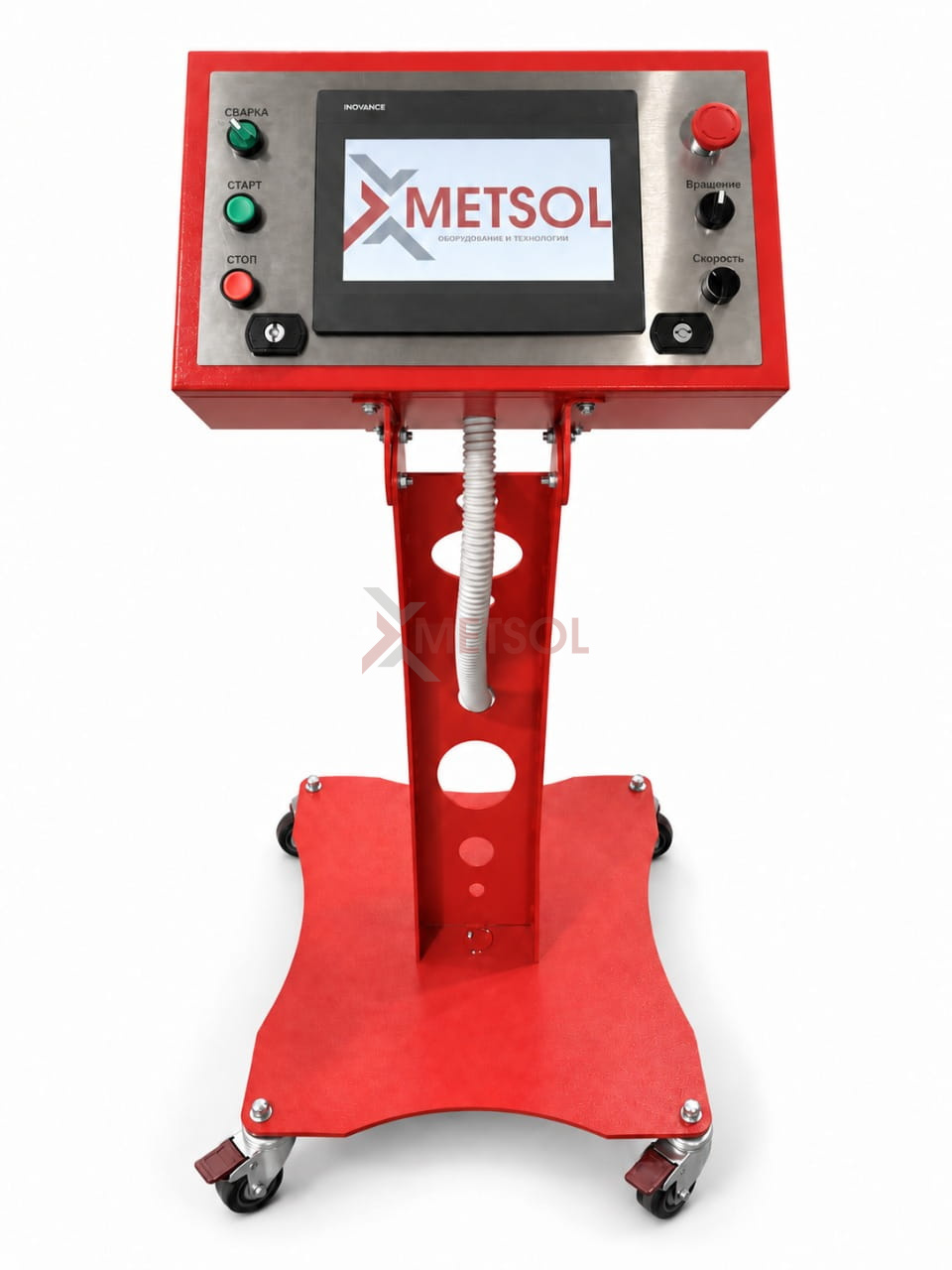

На панели управления задаются точки сварки: сварщик физически подводит горелку в нужную точку с точностью до 0,1 мм и сохраняет её на пульте. Далее для точки задаются понятные сварщику параметры: скорость сварки, диаметр заготовки, сварочные задержки, перекрытия.
Система автоматически рассчитывает перемещение. Поэтому не требуется отдельный дорогостоящий специалист-оператор робота — работа на установке удобна и понятна сварщику. Это удобнее управления роботом, где нужно подъехать к каждой точке и рассчитать скорости перемещения от точки до точки. На МС-УСК-ПРО расчёт выполняется автономно.
Ниже стоимость решения
Роботизированная ячейка из робота и позиционера значительно дороже комплекта 6-осевой установки МС-УСК-ПРО.
Штатный позиционер и длинный трек перемещения
МС-УСК-ПРО уже имеет штатную ось поворота изделия. У робота позиционер нужно докупать и дополнительно синхронизировать с его работой. Стандартный трек перемещения установки — 2 м. Для робота зона достижения 2 м часто является нестандартной реализацией и ведёт к удорожанию.
Российское производство и русскоязычное управление
Установка произведена в России. Управление полностью на русском языке, что упрощает обучение, эксплуатацию и обслуживание.
Гибкость по источникам сварки и горелкам
Установка интегрируется с различными источниками сварки. Если источник имеет соответствующую технологическую возможность, параметры сварки можно вывести на единый пульт управления. Также возможна установка различных горелок, включая специфические, например горелку для наплавки с поворотной головой и для работы в ограниченных пространствах.
Таблица Сравнения со сварочным роботом
| Критерий | МС-УСК-ПРО | Сварочный робот | ||||||
| Построение траектории | Автономный расчёт по параметрам точки и сварки | Часто требуется программирование множества точек | ||||||
| Позиционер | Штатная ось | Дополнительное оборудование и синхронизация | ||||||
| Длинные перемещения | Стандартный трек 2 м, возможен трек до 6 м | Зона достижения 2 м часто является нестандартом и дороже | ||||||
| Программирование | Понятно сварщику | Требуется оператор-робототехник | ||||||
| Стоимость | Ниже | Роботизированная ячейка дороже | ||||||
| Интеграция дополнительных модулей | Встроенная возможность | Дополнительная дорогостоящая интеграция | ||||||
| Язык управления | Русский | Зависит от производителя | ||||||
Модульная конструкция
Гибкость сборки позволяет реализовать модульную систему из готовых модулей. Инженеры-конструкторы МЕТСОЛ спроектировали установку так, что её можно собрать из отдельных модулей под любые уникальные требования заказчика.
Возможности модульной реализации:
- отдельно изготавливается модуль вращения, поворота и колебания горелкой;
- трек движения — длиной до 6 метров;
- позиционер может быть выделен как отдельный модуль и использоваться или не использоваться в проекте.
